Osiguravanje sigurnosti sustava upravljanja baterijama (BMS) u LiFePO4 paketima

Osiguravanje sigurnosti sustava upravljanja baterijama (BMS) u LiFePO4 paketima

Tehnički vodič za LiFePO4 BMS sigurnost, koji pokriva aktivno balansiranje, upravljanje toplinom, dijagnostiku na razini ćelije i međunarodnu usklađenost.

Primjena sustava za pohranu energije (ESS) litij željezo fosfat (LiFePO4) u komercijalnim i industrijskim (C&I) sektorima suočava se sa strogim operativnim graničnim zahtjevima. Dok kemija LiFePO4 pokazuje inherentnu toplinsku stabilnost u usporedbi s varijantama nikla-mangana-kobalta (NMC), neublažena stanična neravnoteža, toplinsko širenje i nedostatci topologije kontrole još uvijek prijete dugovječnosti imovine.

Jedna ćelija koja radi izvan okvira optimalnog napona (2,5 V do 3,65 V) može izazvati lokaliziranu degradaciju, smanjujući upotrebljivi kapacitet pakiranja do 35% tijekom 1500 ciklusa. Nadalje, neadekvatno praćenje topline dovodi do rizika od lokaliziranih događaja zagrijavanja, što dovodi do neočekivanog prekida sustava i prekida rada.

Kako bi zaštitili dugoročne-nivelirane troškove pohrane (LCOS), EPC izvođači i voditelji projekata zahtijevaju robusnu, više{1}}slojnu arhitekturu sustava upravljanja baterijama (BMS). Ova analiza ocrtava primarne kontrolne mehanizme, topologije balansiranja i dijagnostičke protokole bitne za stabilnost LiFePO4 pakiranja-klase.

Tehnička analiza: temeljni sigurnosni mehanizmi i arhitektura

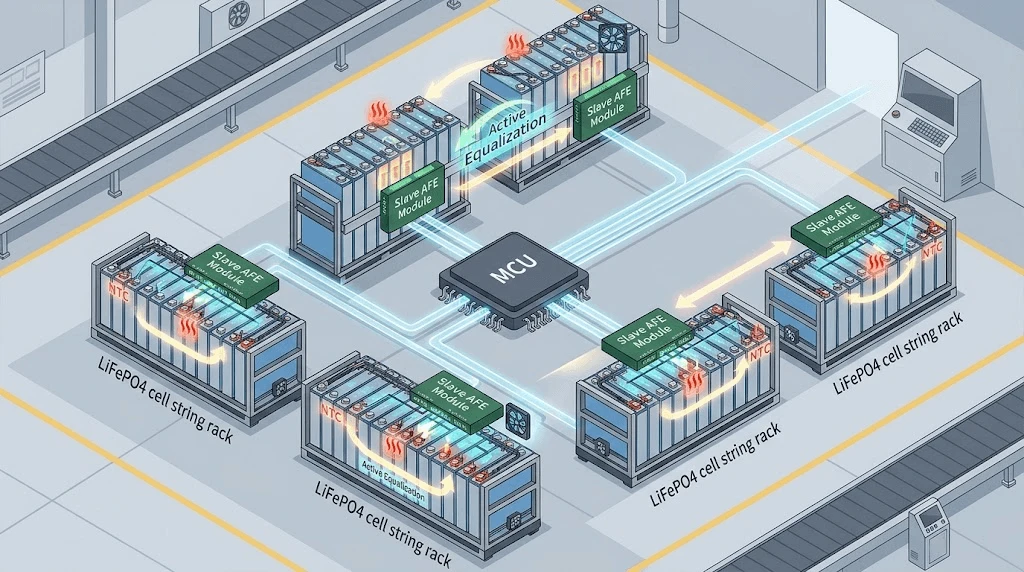

Otporni BMS oslanja se na distribuiranu master{0}}slave arhitekturu. Analogni front-End (AFE) IC-ovi izravno nadziru grupe ćelija, prosljeđujući telemetriju središnjem MCU-u putem izoliranih sučelja CAN sabirnice.

1. Nadgledanje-napona ćelije i kalibracija praga

Precizno očitavanje napona zahtijeva namjenske AFE kanale s tolerancijom signala od < ±2 mV. Standardne LiFePO4 krivulje pražnjenja predstavljaju izrazito ravan naponski plato između 30% i 80% stanja napunjenosti (SOC), čineći metode napona otvorenog kruga (OCV) nedostatnima za procjenu stanja. Visok{7}} BMS kombinira Coulombovo brojanje s proširenim algoritmima Kalmanovog filtra (EKF) za točno praćenje SOC unutar ±2. Pragovi zaštitnih parametara moraju biti-nametnuti hardverom na AFE sloju kako bi se osiguralo izvršenje neovisno o kašnjenju MCU firmvera:

Isključivanje preko-napona (OVC):3,65 V (razina ćelije) / odgoda:<10 ms

Oporavak preko-napona: 3.45V

Ispod{0}}napona prekida (UVC):2,50 V (razina ćelije) / odgoda:<10ms

Pod-oporavkom napona:2.80V

2. Aktivne topologije balansiranja stanica

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), potrebno je aktivno balansiranje.

Aktivni sustavi koriste dvosmjerne istosmjerne-istosmjerne pretvarače ili kapacitivne sklopne mreže za prijenos naboja od ćelija višeg{2}}napona do ćelija nižeg{3}}napona tijekom ciklusa punjenja i pražnjenja. Omogućujući balansiranje struja između 2 A i 5 A, aktivne topologije ublažavaju gubitak kapaciteta zbog varijance kapaciteta kroz nizove velikih ćelija, poboljšavajući prinos korisne energije tijekom životnog ciklusa imovine.

3. Termalno upravljanje i prediktivna dijagnostika

Varijacije temperature po modulu ne bi trebale prelaziti 3 stupnja. BMS koristi termistore s negativnim temperaturnim koeficijentom (NTC) konfigurirane na minimalni omjer od 1 senzora po 4 serije ćelija, plus dodatne sonde priključene na MOSFET-ove snage i glavne sabirnice.

Integrirani firmware kontinuirano izračunava toplinske gradijente dT/dt. Ako lokalizirana stopa promjene temperature ćelije premašuje 1 stupanj/min, sustav pokreće dijagnostička upozorenja prije nego što dosegne apsolutne granice preko-temperature (55 stupnjeva punjenja / 60 stupnjeva pražnjenja).

Industrijski standardi i utjecaj na LCOS

Odabir industrijskog -razreda BMS-a izravno mijenja financijske rezultate projekta produljenjem protoka životnog ciklusa i smanjenjem operativnih troškova (OpEx).

LCOS analiza utjecaja

Održavanjem neravnoteže ćelija ispod 10 mV tijekom životnog vijeka od 8000-ciklusa, aktivni-BMS za balansiranje sprječava prerano gašenje niza uzrokovano izoliranim niskonaponskim ćelijama. Ova mogućnost smanjuje ujednačenu cijenu pohrane (LCOS) na:

· Očuvanje upotrebljivog kapaciteta:Sprječava učinak "najslabije karike", održavajući kapacitet žice blizu nominalne vrijednosti.

· Smanjeni ciklusi zamjene:Produžuje ukupni radni vijek paketa preko 10 godina bez potrebe za zamjenama modula ćelija srednjeg-života.

Integracija sustava i kompatibilnost

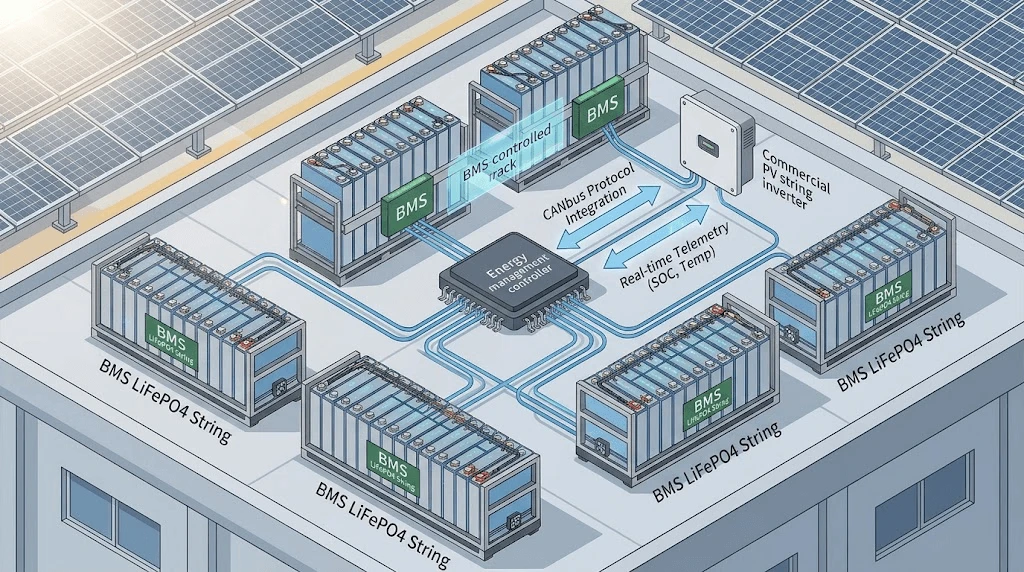

Sukladan BMS mora neprimjetno surađivati ​​sa sustavima za pretvorbu struje (PCS) i solarnim regulatorima punjenja.

Prilikom postavljanja komercijalnih rješenja za pohranu kao što je25,6 V 100 Ah Modul za pohranu energije, industrijske komunikacije ovise o -latenciji CAN sabirnice 2.0B i Modbus RTU protokola. BMS prenosi dinamička radna ograničenja pretvaraču u stvarnom vremenu:

Ograničenje struje punjenja (CCL):Dinamički prilagođen na temelju maksimalnog napona ćelije i unutarnje temperature.

Ograničenje struje pražnjenja (DCL):Prilagođeno na temelju minimalnog napona ćelije, temperature i trenutnog SOC-a.

Ova komunikacija u zatvorenoj -petlji prisiljava pretvarač da priguši izlaz prije nego što se prekorače toplinska ili naponska ograničenja, sprječavajući oštra isključivanja sustava pod velikim profilima opterećenja.

Kontrola kvalitete i globalna sukladnost

Osiguranje industrijske sigurnosti zahtijeva provjereno pridržavanje globalnih standarda testiranja.

UL 1973:Sigurnosni standard za baterije koje se koriste u stacionarnim aplikacijama. Provjerava strukturni integritet, zadržavanje ćelija i električnu sigurnost u uvjetima kvara.

IEC 62619:Nalaže testove funkcionalne sigurnosti za industrijske litijeve baterije, uključujući testiranje širenja toplinske struje i sigurnosne provjere softvera upravljačke jedinice.

UN 38.3:Ispitivanje sigurnosti prijevoza, uključujući simulaciju nadmorske visine, toplinski udar, vibracije, udar, vanjski kratki spoj i prisilno pražnjenje.

Kontrola kvalitete proizvodnje mora uključivati ​​automatizirano testiranje na kraju--linije (EOL). Svaka BMS ploča prolazi-verifikaciju zaštite od kratkog spoja, provjere kalibracije na svim mjernim kanalima i spaljivanje-u uvjetima povišene topline (50 stupnjeva) prije konačnog sklapanja.

FAQ

1. Kako BMS sprječava širenje toplinskog odstupanja u uvjetima kratkog-spoja?

BMS koristi obrambenu strategiju na dva-sloja: hardverski prekidi-primarnog kratkog spoja pokreću ultra{2}}brze polu{3}}prekidače sklopke/MOSFET-a unutar < 100 mikrosekundi kada se prekorače trenutni pragovi. Ako koristite topologiju mehaničkog releja ili kontaktora, ultra- poluvodički osigurači osiguravaju sekundarnu fizičku izolaciju. Dodatno, upravljački program prati dT/dt vektore kako bi otkrio unutarnji kratki spoj prije nego što dođe do ispuštanja plina ili toplinskog širenja.

2. Koji su logistički i sigurnosni zahtjevi za slanje LiFePO4 paketa velikog-kapaciteta u inozemstvo?

Sva pakiranja moraju biti certificirana u skladu s propisima UN 38.3 i otpremljena u stanju naplate (SOC) između 30% i 50%. Za pakete je potrebno UN-certificirano pakiranje za opasnost (klasa 9 opasne robe) s pojačanom unutarnjom izolacijom, kratkom{6}}zaštitom terminala i-nepropusnim unutarnjim omotom. BMS mora biti postavljen na nisku-način rada "Deep Sleep Mode" tijekom prijevoza kako bi se samo{10}}pražnjenje ograničilo na < 0,5% mjesečno.

3. Koje su granice za prilagođene OEM/ODM BMS firmware prilagodbe za specifične protokole pretvarača?

Granice prilagodbe uključuju modifikaciju struktura okvira CANbus/RS485, mapiranje prilagođenih adresa Modbus registara, podešavanje dinamičkih algoritama izračuna SOC/SOH i konfiguriranje prilagođenih krivulja okidanja temperature/napona. Modifikacije fizičkog sloja dopuštaju opcije između polu{2}}state MOSFET sklopki ili pogonskih krugova vanjskog kontaktora na temelju ograničenja napona sustava (do 1000 VDC. Standardni inženjerski zaokret za prilagodbe protokola firmvera obično je 2 do 3 tjedna.
