Integracija solarnih nadstrešnica za automobile s komercijalnim stanicama za punjenje električnih vozila
Inženjerski vodič za integraciju komercijalnih solarnih nadstrešnica s-infrastrukturom za punjenje električnih vozila velike snage
Tehnički vodič za komercijalne solarne nosače za nadstrešnice za automobile i integraciju punjača za električna vozila. Analizirajte strukturna opterećenja, upravljanje energijom mikromreže i metriku povrata ulaganja.
Izazovi komercijalne parkirne infrastrukture
Projektiranje komercijalnih čvorišta za punjenje električnih vozila zahtijeva prevladavanje ograničenja kapaciteta lokalne mreže, visokih-naplata potražnje i ozbiljnih prostornih ograničenja u gradskim parkiralištima. Standardne izravne mrežne veze za istosmjerne brze punjače često pokreću šest-nadogradnje transformatora i produljene cikluse odobrenja komunalnih usluga, odgađajući komercijalne operacije. Nadalje, nezasjenjena vanjska parkirna infrastruktura ubrzava toplinski stres vozila, a istovremeno propušta priliku za stvaranje lokalne električne energije bez{4}}ugljika. Kombinacija komercijalnih solarnih sustava za postavljanje nadstrešnica za automobile s-infrastrukturom za punjenje električnih vozila velike snage rješava ova uska grla u mreži. Uvođenjem nadzemnih fotonaponskih nizova izravno povezanih s dinamičkim skladištenjem baterija i punjačima za električna vozila, operateri komercijalnih lokacija mogu uhvatiti lokalnu solarnu proizvodnju, eliminirati tarife za vršnu snagu i skalirati kapacitet punjenja bez trenutnog širenja komunalne mreže.
Strukturna mehanika i upravljanje energijom mikromreže
Integracija solarnih nosača za nadstrešnice s infrastrukturom za punjenje električnih vozila zahtijeva dvo-tehničku izvedbu: strukturni okvir izgrađen da izdrži lokalizirana dinamička opterećenja vjetrom/snijegom i električnu arhitekturu mikromreže sposobnu za-balansiranje snage u stvarnom vremenu.
1. Konstrukcija konstrukcijskog okvira i mehanička stabilnost
Solarni nosači za nadstrešnice funkcioniraju kao primarne komercijalne građevinske strukture, zahtijevajući strogu usklađenost s ASCE 7-16 (opterećenje vjetrom/snijegom) i lokalnim seizmičkim propisima:
Odabir strukturnog materijala:Vruće{0}}pocinčani konstrukcijski čelik (Q355B / ASTM A572 stupanj 50) s debljinom cinčane prevlake većom od 85 um (ISO 1461) ili-anodizirane aluminijske legure visoke čvrstoće (AL6005-T6) za obalne zone visokog saliniteta.
Temelj i mehaničko sidrenje:Armiranobetonska podnožja za-teška opterećenja s ugrađenim J-vijcima ili izbušenim stupovima osovine dizajnirana da izdrže momente prevrtanja koji prelaze 120 kN.m po stupu pod uvjetima maksimalnog opterećenja.
Integracija drenaže i hidroizolacije:Unutarnji gumeni -brtveni EPDM profili za brtvljenje u kombinaciji sa strukturnim valovitim kanalima za vodu (usmjeravaju-otjecanje kišnice u unutarnje odvodne cijevi stupova) jamče IP65 vodonepropusnost iznad parkiranih vozila.
2. Topologija mikromreže i dinamičko balansiranje opterećenja
Arhitektura mikromreže povezuje nadzemni fotonaponski niz, sustave za pohranu energije iz baterija (BESS), međusobno povezivanje komunalnih usluga i stanice za punjenje električnih vozila putem središnjeg sustava upravljanja energijom (EMS):
Logika kontrole protoka snage:EMS nadzire-solarni prinos u stvarnom vremenu, BESS{1}}stanje-napunjenosti (SoC), osnovno opterećenje zgrade i dinamičku potražnju električne energije putem OCPP 1.6J/2.0.1 protokola.
Vrhunsko brijanje:Kada dinamička potražnja za punjenjem EV-a premaši unaprijed postavljena ograničenja mrežnog transformatora, sustav pokreće BESS za pražnjenje preko središnje istosmjerne sabirnice, ograničavajući naknade za potrošnju električne energije.
Upravljanje toplinom: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45 stupnjeva).
Industrijski standardi, strukturni parametri i utjecaj na ROI
Postavljanje solarnih nadstrešnica za automobile integriranih s punjenjem električnih vozila zahtijeva procjenu strukturnih parametara u usporedbi s tradicionalnim fotonaponskim instalacijama na krovovima kako bi se izmjerio povrat ulaganja.
|
Strukturni i električni parametri |
Standardni krovni PV nosač |
Konstruirani komercijalni solarni nosač za nadstrešnicu |
Utjecaj na dizajn komercijalnog projekta |
|
Vlastita težina čelika/konstrukcije |
3,5–5,0 kg/m22 |
25,0–40,0 kg/m22 |
Podržava povišeni razmak (2,5–4,5 m) za gospodarska vozila |
|
Otpor opterećenja vjetrom |
Do 40m/s |
Do 60 m/s (provjereno ASCE 7-16) |
Održava strukturalni integritet u teškim uvjetima tajfuna/uragana |
|
Zahtjevi temelja |
Ne{0}}probojni balast / Izravno stezanje |
Armiranobetonski stupovi / Ugrađeni sidreni vijci |
Osigurava strukturnu stabilnost protiv velikih momenata prevrtanja |
|
Zaštita od korozije |
Anodizirano 10–15μm |
Vruće-cinčano Veće ili jednako 85 μm / Anodizirano Veće ili jednako 25 μm |
Pruža radni vijek od 25+ godina u teškim industrijskim okruženjima |
|
EV sučelje za punjenje |
Odvojeni kabel vodi od glavne ploče |
Integrirani unutarnji stupni kabelski kanali |
Smanjuje troškove fizičkih vodova i štiti ožičenje od vandalizma |
Financijska analiza: LCOE smanjenje i amortizacija
1. CAPEX Offset putem Dual Utility:Solarne nadstrešnice ostvaruju prihod od proizvodnje energije bez{0}}ugljika dok istovremeno funkcioniraju kao komercijalne strukture za sjene i namjenska čvorišta za punjenje električnih vozila.
2. Ukidanje naknada potražnje:Smanjivanje vršne potrošnje putem PV + BESS mikromrežnih topologija smanjuje troškove komunalnih usluga za 30%- 55%, smanjujući operativne troškove za hostove komercijalnih mjesta za naplatu.
3.Optimizirani rok otplate:Kombinacija prihoda od punjenja električnih vozila (uslužna marža/kWh) s prinosima vlastite-potrošnje solarne energije skraćuje razdoblja povrata ulaganja u projekt s 8–10 godina (samostalna solarna energija) na 4,2–5,5 godina za integrirane instalacije za punjenje električnih vozila solarnim nadstrešnicom.
Integracija sustava i kompatibilnost
Solarne konstrukcije za montažu nadstrešnica koje je projektirao Xiamen Hemao Industry povezuju se izravno u kompletne komercijalne fotonaponske nizove, montažne okvire, pohranu energije i tvornice punjača za električna vozila.
Kompatibilnost modula:Strukturalne grede prihvaćaju fotonaponske module bez okvira, dvostrane i standardne staklene-staklene fotonaponske module. Bifacijalne konfiguracije iskorištavaju reflektirajući beton ili podloge za parkiranje s visokim-albedom kako bi se postiglo povećanje od 10%--15% na stražnjoj strani.
Arhitektura upravljanja kabelima:Strukturalni čelični stupovi imaju unaprijed-probušene unutarnje kanale i priključne točke s oznakom IP67-. Ovo skriva visokonaponske DC kabele i izvore za punjenje izmjenične struje unutar okvira, štiteći ožičenje od atmosferskih utjecaja iz okoline i fizičkog diranja.
Sučelje za pohranu i punjenje:Strukturni raspored pruža namjenske montažne jastučiće i zaštitne stupiće za vanjske-ormane za pohranu energije i-snažne istosmjerne brze punjače (60kW do 360kW dvostruke{4}}konfiguracije pištolja).
Za detaljne tehničke specifikacije o profilima za strukturnu montažu i opcijama sučelja za punjenje, posjetite naš solarni portal za parkiranje automobila / punjenje.
Kontrola kvalitete i globalni standardi sukladnosti
Komercijalni solarni sustavi za montažu nadstrešnica i integrirani hardver za punjenje EV podvrgavaju se sustavnom testiranju kontrole kvalitete kako bi se osigurala strukturalna sigurnost i električna usklađenost tijekom projektiranog životnog vijeka od 25 godina.

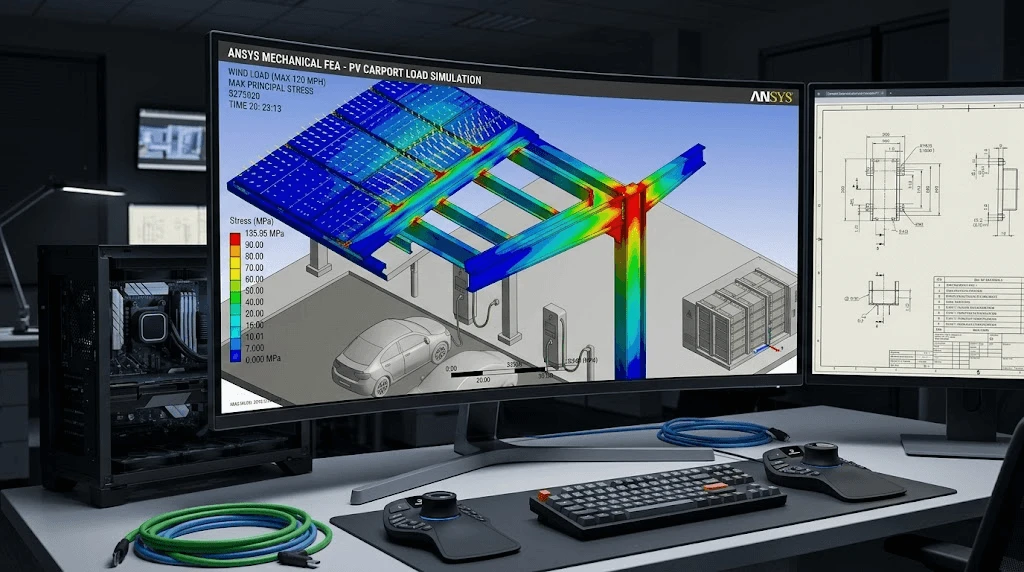

·Provjera analize konačnih elemenata (FEA):Svaki strukturni profil prolazi računalno-simulirano FEA modeliranje pod kombiniranim stanjima naprezanja (mrtvo opterećenje, aktivno opterećenje, opterećenje snijegom, podizanje vjetrom i seizmičko smicanje) prije izrade alata i izrade.
· Ispitivanje otpornosti na koroziju:Zaštitni premazi podvrgavaju se 1500-satnom testiranju u neutralnom slanom spreju (ASTM B117) kako bi se potvrdilo da nema stvaranja crvene hrđe, čime se osigurava trajnost u obalnim okruženjima i okruženjima visoke vlažnosti.
·Međunarodni certifikati:
ISO 9001 / ISO 14001:Standardizirano upravljanje kvalitetom i kontrola proizvodnje kroz sve korake konstrukcijske izrade.
UL 2703:Certifikacija za sigurnost uzemljenja, spajanja i mehaničkog postavljanja fotonaponskih sustava.
EN 1090-1 / ISO 3834:Europski standardi izvedbe konstrukcijskog čelika koji pokrivaju-nosivi čelični okvir i kontrolu tvorničke proizvodnje.
IEC 61851 / IEC 62196:Globalni standardi električne sigurnosti za vodljive sustave i spojnice za punjenje električnih vozila.
Često postavljana tehnička pitanja
Kako prilagođeni strukturni rasponi nadstrešnica mogu prihvatiti velika gospodarska vozila, a istovremeno zadržati vrijednosti opterećenja vjetrom?
Prilagođeni sustavi za montažu nadstrešnica za automobile koriste izbor čelika visoke{0}}čvrstoće (npr. Q355B ili ASTM A572 Grade 50) i varijabilni-presjek C/Z/H-profile grede. Rasponi koji pokrivaju 2 do 4 parkirna mjesta (5,5 m do 11,5 m) dizajnirani su korištenjem 3D strukturnog modeliranja okvira za podnošenje zahtjeva čiste visine do 4,5 metara za komercijalna kombija i dostavna vozila. Strukturalni proračuni uključuju lokalizirane koeficijente uzdizanja vjetra na temelju kategorija izloženosti okolnog terena.
Koji protokoli za pakiranje i logistiku štite konstrukcijske čelične grede velikog-formata i aluminijske komponente tijekom oceanskog transporta?
Strukturne komponente organizirane su u modularne pakete osigurane čvrstim-čeličnim trakama, zaštitnim rubovima i skupljajućim omotom -inhibitora korozije- (VCI). Spojni elementi, stege i male konstrukcijske spojnice pakirani su u drvene sanduke s unutarnjim apsorberima vlage. Dimenzije komponenti su standardizirane kako bi se maksimizirala iskorištenost volumena unutar 40ft High Cube (40HQ) kontejnera dok se istovremeno sprječava oštećenje od habanja u transportu.
Koja su tehnička ograničenja i rokovi isporuke za OEM/ODM prilagodbu izgleda nadstrešnica za automobile i nosača punjača za EV?
Prilagođene strukturalne dimenzije, razmak stupaca, kutovi nagiba (5 stupnjeva do 15 stupnjeva), praškasti premazi u boji (RAL spektar) i integrirani nosači za montažu punjača za EV zahtijevaju 10 do 14 dana za početno odobrenje CAD/BIM crteža i FEA validaciju. Nakon odobrenja klijenta, puna masovna proizvodnja traje od 20 do 25 dana, uz potpunu tvorničku pred-testiranje montaže prije otpreme.
Inženjerska podrška i projektne ponude
Optimiziranje komercijalnih solarnih nadstrešnica i infrastrukture za punjenje električnih vozila zahtijeva strukturnu mehaniku i usklađivanje električnog sustava. Naš inženjerski odjel pruža izračune strukturnog opterećenja, 3D BIM modele temelja, dinamičke rasporede nizova i detaljne popise materijala prilagođene-specifičnim uvjetima na lokaciji.
Obratite se našem inženjerskom timu za prilagođeni raspored PV sustava od 5kW i detaljnu BOM ponudu u roku od 48 sati.
