Pregled proizvoda i integracija sustava
Naši lagani fleksibilni solarni moduli dizajnirani su za zahtjevna okruženja izvan-mreže i-komercijalne krovne instalacije ograničene težine. Proizvedene s ćelijama od mono-kristalnog silicija razreda A i vrhunskom prednjom inkapsulacijom od ETFE-a, ove ploče uklanjaju strukturna ograničenja tradicionalnih aluminijskih okvira i teškog kaljenog stakla. Kao izravni kineski dobavljač i proizvođač, podržavamo opsežnu OEM/ODM proizvodnju. Sistemski integratori i EPC izvođači mogu specificirati prilagođene napone, precizne dimenzije modula, specifične položaje uvodnica i optimizirane duljine kabela kako bi odgovarali vlasničkim konstrukcijskim dizajnom. Ovi moduli izvorno podržavaju serijske i paralelne nizove, funkcionirajući izravno s industrijskim-standardnim MPPT kontrolerima punjenja i hibridnim pretvaračima preko 12V, 24V i 48V arhitektura.
Materijal i tehničke specifikacije
| Naziv proizvoda |
TOPCON lagani fleksibilni solarni modul od kristalnog silicija prilagođen po mjeri |
| Vrsta baterije |
TOPCON |
|
Težina |
2,9 kg/㎡ |
|
Stražnja ploča |
Bijelo/crno |
|
Priključak |
MC4 kompatibilan |
|
Razvodna kutija |
IP68 |
Kontrola kvalitete i globalni standardi
Dosljednost proizvodnje održava se rigoroznim više{0}}protokolom kontrole kvalitete. Svaki lagani fleksibilni solarni modul podvrgava se 100% dvostrukom ispitivanju elektroluminiscencije (EL) prije i nakon laminiranja kako bi se strogo identificirale i uklonile skrivene mikro-pukotine ili defekti ćelija. Naš proizvodni pogon u skladu je sa sustavima upravljanja kvalitetom ISO9001:2015. Svi moduli prolaze standardne IEC61215 i IEC61730 parametre testiranja, jamčeći visoke performanse pod ekstremnim temperaturnim fluktuacijama i teškim mehaničkim opterećenjima. Certifikati proizvoda uključuju TUV, CE i RoHS, potpuno potvrđujući globalnu veleprodajnu distribuciju i usklađenost EPC projekta.

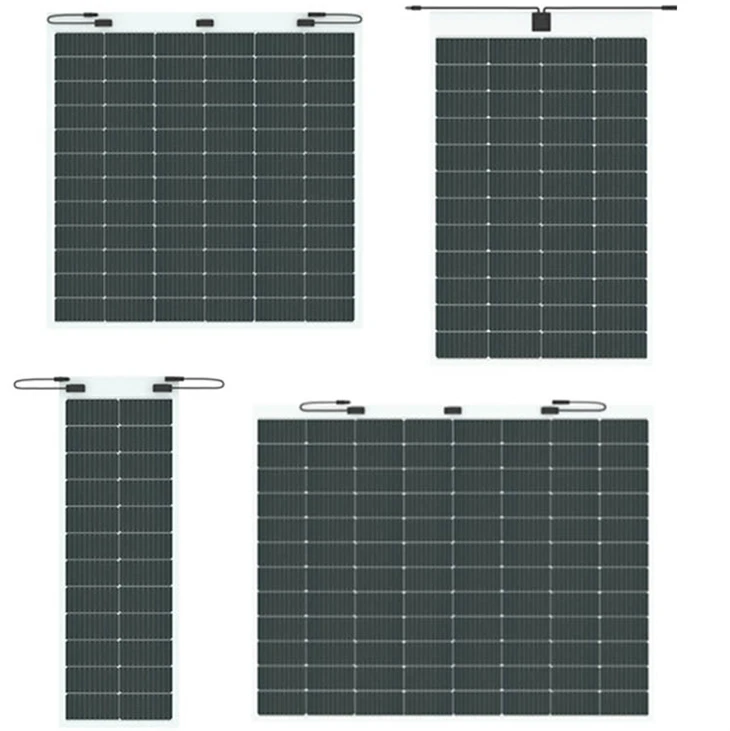

Pojedinosti o proizvodu
Crtanje sklopa laganog fleksibilnog solarnog modula, inženjerski nacrti(Jedinica: mm)
*Duljina: ±2 mm Širina: ±2 mm
Parametri električnih performansi(U standardnim uvjetima ispitivanja)
|
Model |
Lagani solarni panel od 435 W |
Lagani solarni panel od 440 W |
Lagani solarni panel od 445 W |
Lagani solarni panel od 450 W |
||||
|
Uvjeti ispitivanja |
STC |
NE |
STC |
NE |
STC |
NE |
STC |
NE |
|
Vršna snaga [W] |
375 |
300 |
280 |
224 |
186 |
149.2 |
91 |
72.8 |
|
Tolerancija snage [W] |
0~3W |
/ |
0~5W |
/ |
0~3W |
/ |
0~3W |
/ |
|
Vršni napon [V] |
30.22 |
29.94 |
45.29 |
44.53 |
30.19 |
29.37 |
15.06 |
14.47 |
|
Vršna struja [A] |
12.41 |
10.02 |
6.19 |
5.12 |
6.19 |
5.08 |
6.09 |
5.03 |
|
Napon otvorenog-kruga [V] |
35.39 |
33.62 |
53.05 |
50.41 |
35.36 |
34.01 |
17.65 |
16.77 |
|
Struja-kratkog spoja [A] |
12.99 |
10.52 |
6.48 |
5.25 |
6.45 |
5.22 |
6.44 |
5.19 |
|
Veličina [mm] |
1514*1200 |
1146*1200 |
1200*778 |
1200*410 |
||||
|
|
||||||||||||
* STC (standardni testni uvjeti): zračenje=1000 W/m², temperatura ćelije=25 stupanj, AM=1.5, pogreška testa ±3%
*NMOT (uvjeti nominalne radne temperature): zračenje=800 W/m², temperatura okoline=20 stupnjeva, ujutro=1.5, brzina vjetra=1 m/s
Sigurnost pakiranja i logistike
Implementiramo izvoznu{0}}pakiranje specifično za fleksibilne fotonaponske module kako bismo spriječili fizičku deformaciju tijekom međunarodnog pomorskog prijevoza. Paneli su isprepleteni s anti-statičkom EPE pjenom i upakirani u vrlo krute, teške-valovite kartone. Za masovne veleprodajne pošiljke, kutije su čvrsto pričvršćene na ojačane drvene palete omotane industrijskom rastezljivom folijom sa zaštitnim-kutnim rubovima. Ova konfiguracija slaganja minimalizira mehaničko naprezanje, osiguravajući 100% integritet ETFE površine i silikonskih ćelija po dolasku u vaše skladište ili mjesto projekta.
Vrijeme isporuke
|
Količina (jedinice) |
1-20000 |
＞20000 |
|
Vrijeme isporuke (dani) |
15 |
Mogućnost dogovora |
Usluge
Kao proizvođač solarnih ploča, nudimo sveobuhvatnu prilagodbu, prilagodbu dizajna i prilagodbu uzoraka
15 godina jamstva na materijale i izradu
30-godišnje linearno jamstvo za napajanje
Tipični scenariji primjene
Tipični scenariji primjene
Odaberite plan koji vam najviše odgovara.
Težina-ograničena arhitektura
Tanki-metalni komercijalni krovovi, membranske strukture i modularna kućišta.
01
Mobilna proizvodnja energije
Kamioni, karavani, kamioni s hranom i hladnjače.
02
Morski okoliši
Palube jahti, plutače i obalne instalacije izvan-mreže (zahtijeva otpornost na koroziju od slane magle).
03
Udaljena infrastruktura
Telekomunikacijske bazne stanice, kamere za daljinski nadzor i poljoprivredni solarni sustavi za navodnjavanje.
04
FAQ
Kako se ovaj lagani, fleksibilni solarni modul integrira s postojećim 48V isključenim{1}}mrežnim pretvaračima?
Naši fleksibilni moduli imaju standardizirane MC4-kompatibilne konektore i ugrađene-bypass diode, podržavajući više serijskih i paralelnih konfiguracija. Izvorno se prilagođavaju 12V, 24V ili 48V MPPT kontrolerima punjenja, osiguravajući točno podudaranje napona za vanmrežne RV, pomorske i daljinske telekomunikacijske sustave napajanja.
Kolika je linearna stopa degradacije snage ETFE površine tijekom 15-godišnjeg jamstvenog razdoblja?
Jamčimo degradaciju snage u prvoj-godini manjoj od 2%, uz godišnju atenuaciju koja je strogo kontrolirana ispod 0,55% nakon toga. ETFE inkapsulacija industrijskog- razreda otporna je na slanu maglu i kontinuirano UV zračenje, održavajući preko 85% nominalne izlazne snage u petnaestoj godini.
Može li kineska tvornica prilagoditi dimenzije i položaj razvodne kutije za skupne narudžbe?
Da, kao izravni proizvođač, pružamo duboke OEM izmjene. Za veleprodajne narudžbe koje premašuju 100 jedinica, naš inženjerski tim prilagođava dimenzije panela, strukturne rasporede, položaje uvodnica i duljine kabela u roku od 15 dana, u skladu s vašom specifičnom površinom za ugradnju i zahtjevima ožičenja.
Zatražite veleprodajne cijene i OEM podršku
Zatražite precizan dijagram ožičenja sustava i ponudu veleprodajnog projekta u roku od 24 sata. Serijski OEM uzorci dostupni za tvorničko testiranje kvalitete i strukturnu validaciju. Izravno kontaktirajte naš globalni tim za nabavu.
