Ispitivanje opterećenja vjetrom za solarne nosače s kosim krovom u regijama s tajfunima

Ispitivanje opterećenja vjetrom za solarne nosače s kosim krovom u regijama s tajfunima

2026. Inženjerski vodič za provjeru opterećenja vjetrom za solarne nosače s kosim krovom u regijama s tajfunima

Glavno ispitivanje opterećenja vjetrom za solarne nosače na kosim krovovima u zonama tajfuna. Naučite aerodinamičku validaciju, specifikacije posmičnih vijaka i LCOE zaštitu.

1. Uvod: Ublažavanje rizika od strukturnog kvara pri postavljanju solarne energije s jakim vjetrom

Globalni EPC izvođači koji postavljaju fotonaponske nizove u obalnim regijama sklonim tajfunima suočavaju se s kritičnim inženjerskim izazovima. Standardni krovni nosači često otkazuju kada su izloženi ekstremnim lokaliziranim silama uzdizanja i zonama negativnog tlaka koje stvara turbulencija vjetra velike brzine. Strukturni pomak, zamor pričvršćivača na smicanje i izvijanje tračnice ne samo da uzrokuju katastrofalan gubitak modula, već također uvode ozbiljnu odgovornost i produljeni prekid rada sustava.

Ovaj tehnički vodič detaljno opisuje metode empirijske provjere valjanosti, principe aerodinamičke optimizacije i mehaničke specifikacije potrebne za osiguranje kosih krovnih solarnih nosača protiv trajnih uvjeta tajfuna kategorije 5. Implementacijom dizajna profila testiranih u aerodinamičkom tunelu i rigoroznim strukturnim pojačanjem, inženjerski timovi mogu zaštititi integritet ravnoteže sustava (BOS) dok istovremeno štite dugoročne rezultate projekta.

2. Tehnička analiza i temeljni mehanizmi

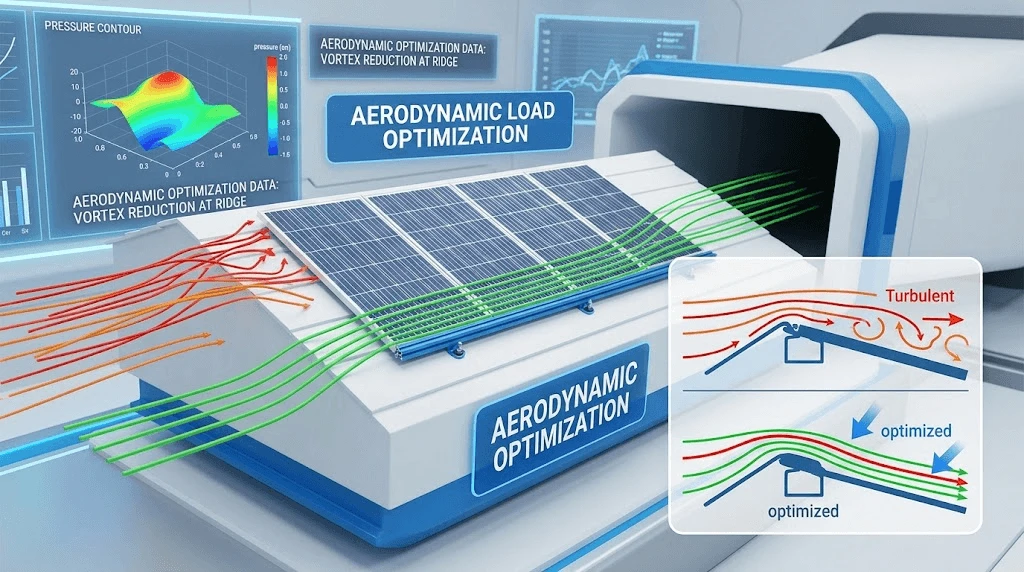

Optimizacija aerodinamičkog opterećenja

Kosi krovovi djeluju kao aerodinamičke rampe, ubrzavajući brzinu vjetra preko grebena i stvarajući visoke usisne zone duž krovnih streha i uglova. Standardne pretpostavke ravne ploče su neprikladne za komercijalno strukturno modeliranje. Nosači za kosi krov visokih performansi koriste geometrije niskog profila i optimizirane kutove nagiba (obično usklađene ili ograničene blizu nagiba krova) kako bi se smanjilo stvaranje mjehurića odvajanja i odlijevanja vrtloga. Modeliranje računalne dinamike fluida (CFD) u kombinaciji s ispitivanjem graničnog sloja u aerodinamičkom tunelu osigurava da su koeficijenti tlaka (Cp) minimizirani u svim krovnim zonama, prigušujući oscilatorno podrhtavanje na površini modula.

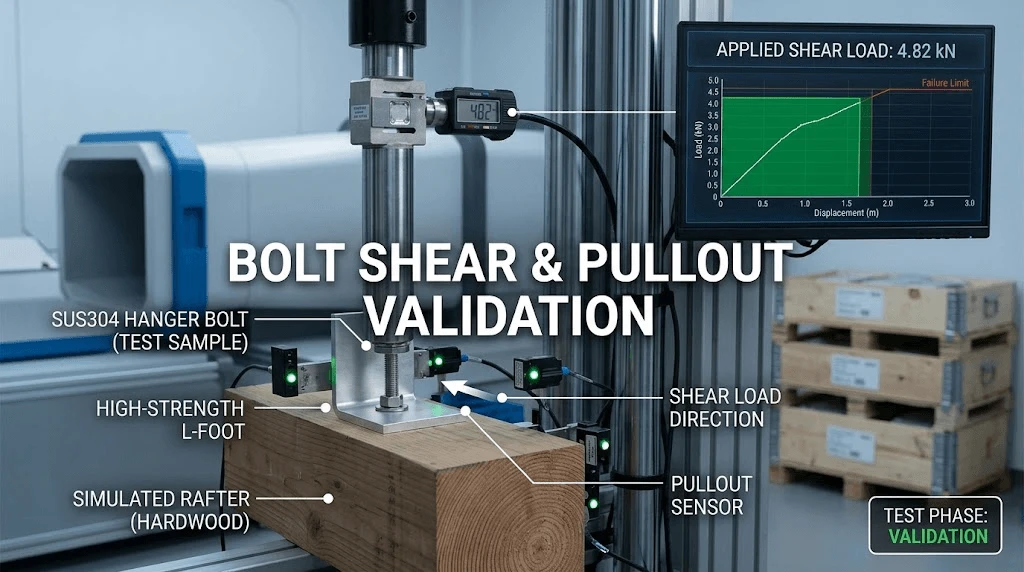

Otpornost vijaka na smicanje i staze konstrukcijskog opterećenja

Put mehaničkog opterećenja prenosi sile podizanja i otpora izazvane vjetrom izravno s okvira PV modula kroz središnje/krajnje stezaljke, montažne tračnice, vijke za vješalice ili krovne kuke, te u primarne drvene ili betonske grede. Kako biste spriječili izvlačenje pričvršćivača i kvar na smicanje pod cikličkim opterećenjem:

Specifikacije materijala pričvršćivača:Spojni elementi moraju biti izrađeni od konstrukcijskog nehrđajućeg čelika 304 ili 316, otpornog na velika smična naprezanja bez krhkog loma.

Kalibracija zakretnog momenta:Stezaljke zahtijevaju kalibriranu primjenu zakretnog momenta (obično 14–16 Nm za nehrđajući hardver M8) kako bi se održao dosljedan pritisak stezanja bez drobljenja okvira aluminijskog modula.

Brtvljenje prodora:Za nosače probojnog tipa, EPDM trepćuće ogrlice ili zaštićene kompresijske brtve sprječavaju prodor vode dok ravnomjerno raspoređuju točkasta opterećenja preko konstrukcijskih elemenata okvira.

3. Industrijski standardi i utjecaj na ROI

Parametri strukturne usklađenosti

Utjecaj povrata ulaganja i smanjenje LCOE

Strukturalni kvarovi tijekom teških vremenskih nepogoda zahtijevaju skupu zamjenu komponenti, skokove premije osiguranja i produžene prekide proizvodnje. Uvođenjem rigorozno testiranih kosih krovnih nosača s ocjenom tajfuna eliminiraju se troškovi strukturne sanacije tijekom standardnog 25-godišnjeg životnog ciklusa. Održavanje mehaničke krutosti izravno štiti linearno jamstvo snage sprječavanjem mikropukotina u silicijskim pločama uzrokovanih uvijanjem okvira tijekom jakih vjetrova, osiguravajući optimizirane performanse izravnane cijene energije (LCOE).

4. Integracija sustava i kompatibilnost

Pouzdana izvedba opterećenja vjetrom zahtijeva strogu hardversku sinkronizaciju u cijelom lancu solarne imovine. Hemao Industry montažne arhitekture besprijekorno se integriraju sa standardnim komercijalnim uokvirenim pločama i kućištima za pohranu energije korištenjem univerzalnih tračničkih kanala koji se prilagođavaju različitim debljinama modula (30 mm do 40 mm).

Uparivanjem krovnih tračnica za velike nagibe vjetra s laganim kompozitnim stopalima za ugradnju i integriranim ušicama za uzemljenje, montažeri održavaju kontinuirane staze električnog povezivanja bez potrebe za zasebnim bakrenim premosnicima za uzemljenje. Ovo standardizirano modularno sučelje smanjuje radne sate ugradnje za 18% dok jamči da mehanička raspodjela opterećenja ostaje ujednačena na metalnim šavnim krovovima i konfiguracijama crijepa i letvica.

5. Kontrola kvalitete i globalna sukladnost

Stroga tvornička kontrola kvalitete obavezna je prije nego što konstrukcijski hardver stigne do obalnih radilišta. Hemao Industry provodi višeslojni protokol osiguranja kvalitete:

Spektrometrija sirovina:Provjera elementarnog sastava ekstruzija AL6005-T5 kako bi se osigurala usklađenost s vlačnom snagom i granicom tečenja.

Ispitivanje debljine anodnog oksida:Osiguravanje debljine sloja oksida veće ili jednake 15 um za otpornost na koroziju od slanog spreja u morskim i obalnim okruženjima.

Ispitivanje mehaničkog opterećenja:Destruktivno i nedestruktivno ispitivanje mjernih ćelija na sastavljenim uzorcima stezaljki za provjeru krajnjih granica vlačne čvrstoće.

Globalni certifikati:Dokumentacija o potpunoj sukladnosti usklađena sa standardima TUV Rheinland, ISO 9001 i AS/NZS 1170.2.

6. FAQ

Kako sustavi za ugradnju na kosi krov održavaju strukturni integritet u uvjetima tajfuna visokog saliniteta?

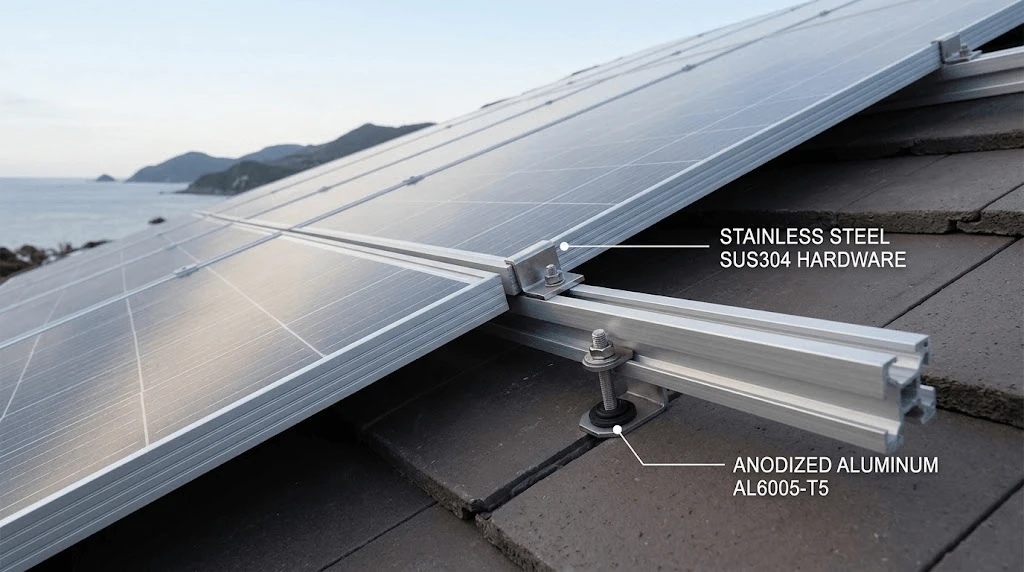

Sustavi kombiniraju brodski aluminij AL6005-T5 s pasiviranim hardverom od nehrđajućeg čelika SUS304 kako bi se spriječila galvanska korozija. Zaštitni eloksirani premazi brtve metalnu podlogu od infiltracije slanog spreja, osiguravajući da strukturalni integritet ostaje neugrožen čak i nakon dugotrajnog izlaganja obalnoj vlazi i kiši koju pokreće vjetar velike brzine.

Koji se protokoli za pakiranje i logistiku koriste za masovne međunarodne pošiljke montažnih tračnica za teške uvjete rada?

Skupne pošiljke organizirane su u ojačane drvene sanduke ili paletizirane svežnjeve s čeličnim trakama odvojene neabrazivnim pjenastim umetcima. Tračnice su čvrsto postavljene kako bi se minimiziralo pomicanje u transportu, a svi pričvrsni elementi su unaprijed razvrstani u označene vodootporne vrećice kako bi se ubrzalo postavljanje na licu mjesta i spriječio gubitak komponenti tijekom rukovanja priključkom.

Koje su tehničke granice i rokovi isporuke za prilagođena OEM/ODM rješenja za montažu projektirana za opterećenje vjetrom?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) uključuje namjensku CFD analizu i izradu prototipova uzoraka. Početna izvješća o strukturnoj simulaciji isporučuju se u roku od 5 radnih dana, a kompletna proizvodnja i prijava alata dovršeni su u roku od 3 do 4 tjedna, ovisno o veličini projekta.

7. Poziv na akciju

Obratite se našem inženjerskom timu za prilagođeni raspored PV sustava od 5kW i detaljnu BOM ponudu u roku od 48 sati.
